Módulo CNC Shield RAMPS 1.4 1B Mega Controlador Impressora 3D

Shield RAMPS 1.4B MEGA Controlador p/ Impressora 3D



Para até 5 Drivers de Motores de Passo e até 2 Extrusoras. (Soquetes p/ Acoplar Drivers A4988 ou DRV8825).



O Shield Ramps 1.4 é um módulo eletrônico desenvolvido especialmente para operar com o Arduino Mega 2560 de forma a possibilitar o desenvolvimento rápido e prático de uma impressora 3D RepRap. Pode ser usado também em outras aplicações.



RepRap é o apelido para Replicating Rapid Prototyper, um projeto - iniciado na Inglaterra - de uma impressora 3D de baixo custo e de código aberto, capaz de imprimir vários de seus componentes. A RepRap é uma máquina auto replicável, ou seja, algo que qualquer um pode construir tendo o tempo e os materiais necessários.

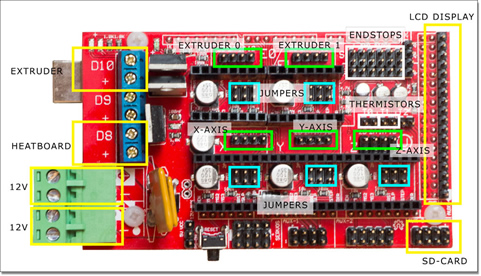

O Shield Ramps 1.4 possibilita controlar um complexo conjunto de motores de passo e outros módulos de forma a dar maior funcionalidade a impressora 3D e assim possibilitar a impressão 3D dos mais variados tipos de produtos. Permite controlar e operar 1 motor de passo X, 1 motor de passo Y, 2 motores de passo Z, a mesa aquecida, o Hot-End (bico aquecido), a extrusora, o sensor de temperatura do Hot-End, o sensor de temperatura da mesa aquecida, as chaves fim de curso, o cooler para refrigeração e o display LCD.





Se você deseja montar sua própria impressora 3D com custo relativamente baixo, o Shield Ramps 1.4 é o mais indicado, atuando como parte central do sistema eletrônico da impressora.



Dados técnicos:



Ramps 1.4 Reprap Shield para Arduino;



Shield para Arduino Mega 2560;



3 Saídas controladas PWM de MOSFET;



Controle Mesa aquecida (Heated Bed) com fusível de 11A;



3 Circuitos de termistores;



5 Slots para Drivers A4988 / DRV8825



Fusível de 5A para proteção da placa e componentes;



Pinos extras PWM, digital, serial, SPI, I2C e analógico;



Bornes a parafuso para conexão dos fios;



Pinos para conexão com SD card;



Pinos para conexão com display LCD;



Pinos para conexão com chaves de fim de curso (endstop);



Eletrônica necessária para uma impressora 3D RepRap;



Aplicações: Impressora 3D RepRap ou CNC;



Dimensões: 102 x 60 x 11 mm;



Peso: 70g.
